目前,機械制造業中使用的數控機床大致可分為數控銑床、數控加工中心、數控車床、數控磨床、數控線切割機等。以下簡要介紹特魯特精密機械佳盛德數控銑床和加工中心的分類。
一、數控銑床的類型
數控銑床可以加工各種平面輪廓和三維曲面零件。還可以鉆孔、擴徑、鉸孔、鏜孔和攻絲螺紋。特魯特精密機械佳盛德數控銑床分為立式數控銑床和臥式數控銑床。大立機械數控銑床有不同的等級,如二軸聯動、三軸聯動、四軸聯動和五軸聯動。目前應用很廣泛的是三軸聯動。四軸聯動和五軸聯動廣泛應用于軍工、汽車和航空航天等行業。
二、加工中心類型
數控加工中心與普通數控機床的區別在于數控加工中心配備了自動換刀裝置和刀庫系統。幾個準備好的刀具存儲在刀具庫中,可以在多個過程中加工工件。加工中心也分為立式和臥式加工中心。

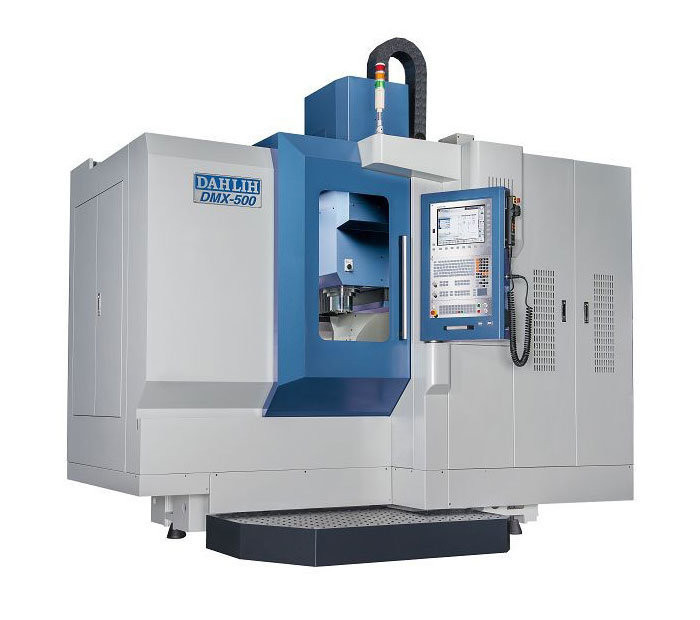

1.立式加工中心
立式加工中心是指主軸垂直的加工中心,其結構形式多為固定柱。工作臺為矩形,沒有分度旋轉功能。適用于加工盤、套、板類零件。它一般有三個直線運動坐標軸,工作臺上可以安裝一個沿水平軸旋轉的轉盤來加工螺旋形零件。
該立式加工中心具有夾緊方便、操作方便、加工條件易于觀察、調試程序容易、結構簡單、占地面積小、價格低廉、應用廣泛等優點。然而,由于立柱高度和換刀裝置的限制,無法加工過高的零件。在加工空腔或凹面時,芯片不容易放電。嚴重時會損壞刀具,破壞加工表面,影響加工的順利進行。
2.臥式加工中心
臥式加工中心是指主軸水平的加工中心。臥式加工中心通常配有帶自動分度的旋轉工作臺。它通常有3~5個運動坐標。通常會添加3個線性運動坐標和1個旋轉運動坐標。一次夾緊后,工件完成除安裝面和頂面外的其他4個表面的加工。適合加工箱體零件。與立式加工中心相比,臥式加工中心在加工過程中易于去除切屑,有利于加工,但結構復雜,價格昂貴。
3.龍門加工中心
龍門加工中心是指加工規格非常大的數控加工中心。主軸大多垂直安裝。除了自動換刀裝置,它還配備了可更換的主軸頭附件。CNC設備功能齊全,可用于多種用途。特別適用于加工大型工件或形狀復雜的工件,如航空航天工業和大型汽輪機上的某些零件。
4.虛擬軸加工中心
虛擬軸加工中心改變了傳統機床的結構。通過連桿的運動,實現主軸的多自由度運動,完成工件復雜曲面的加工。
